采集卡技术方案

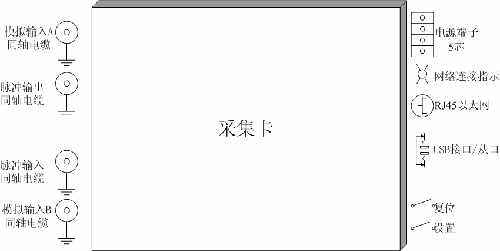

A.总体接口：
B.各端口指标：
1.模拟输入使用MCX5.08-H5 小型BNC接口，输入阻抗50Ω，输入电压范围±620mV。
2.脉冲输入使用MCX5.08-H5 小型BNC接口，方式CMOS或者LVDS，输入范围CMOS:0-3.3V 电平；LVDS：3.5mA。脉冲宽度>=40nS，时间间隔>=100uS（10KM以上累加长度）。
3.脉冲输出使用MCX5.08-H5 小型BNC接口，方式CMOS或者LVDS，输出范围4.CMOS:0-3.3V 电平；LVDS：3.5mA。脉冲宽度为输出40nS，时间间隔>=100uS（10KM以上累加长度）。
5.电压端子采用间距5.08的标准端子，共5脚，从上往下，依次：-8V、AGND、+8V、GND、+5V。电压波动范围不超过10%。：-8V/8V 需要1A供电电流，+5V需要3A供电电流。
6.网络连接指示使用普通发光二极管，当以太网连通时亮。
7.RJ45以太网接口与普通网线一样，使用1、2，4、6线网线。
8.USB接口使用USB2.0协议，从口，不需要主机提供电源。
9.复位按钮为手动按钮。
10.同步按钮做为手动同步信号
C.采集卡技术指标。
1.A/D转换速率100M、150M、200M（12位）/300M（10位），A/D有效位数9.7（12位）/7.8（10位）
2.FPGA累加次数1-15000连续可调，累加时间由脉冲次数和脉冲采样时间决定。
3.USB通信速率12M
4.以太网通信速率100M
5.DDR内存可扩展至64M/32位。
6.整体功耗<=15W。 |
